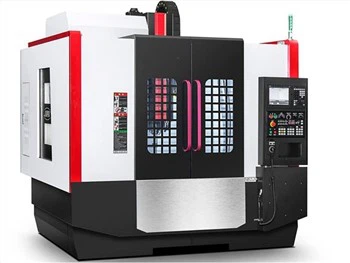

מרכז עיבוד CNC אנכי
● נסיעה בציר X מ"מ 1300
מהלך ציר Y מ"מ 700
מהלך ציר Z מ"מ 700
חוטם ציר למשטח עבודה מ"מ 190-890
ציר ממרכז למוביל עמוד מ"מ 855
● שולחן עבודה
מידות שולחן (L x W) מ"מ 1400*700
חריץ T (מספר-גודל*מרווח) מ"מ 7*18X110
עומס מרבי ק"ג 1300
פרמטר מכונה
|
|
פָּרָמֶטֶר |
יחידה |
V-1370 |
|
|
● |
לִנְסוֹעַ |
|
|
|
|
|
נסיעה בציר X |
מ"מ |
1300 |
|
|
|
נסיעה בציר Y |
מ"מ |
700 |
|
|
|
נסיעה בציר Z |
מ"מ |
700 |
|
|
|
חוטם ציר למשטח העבודה |
מ"מ |
190-890 |
|
|
|
ציר ממרכז אל מנחה העמודה |
מ"מ |
855 |
|
|
● |
שולחן עבודה |
|
|
|
|
|
מידות טבלה (L x W) |
מ"מ |
1400*700 |
|
|
|
חריץ T (מספר-גודל* מרווח) |
מ"מ |
7*18X110 |
|
|
|
עומס מירבי |
ק"ג |
1300 |
|
|
L |
נול |
|
|
|
|
|
מהירות הציר |
סל"ד |
10000 |
|
|
|
כוח מנוע ציר |
ק"ו |
11/15 |
|
|
|
חור מתחדד בציר (גודל דגם/התקנה) |
|
BT40（150） |
|
|
● |
הזנה |
|
|
|
|
|
חציה מהירה 00 (ציר X) |
מ'/דקה |
30 |
|
|
|
G00 מעבר מהיר (ציר Y) |
מ'/דקה |
30 |
|
|
|
G00 מעבר מהיר (ציר Z) |
מ'/דקה |
30 |
|
|
● |
דיוק מכונה |
|
|
|
|
|
דיוק מיקום |
מ"מ |
0.005/300 |
|
|
|
הֲדִירוּת |
מ"מ |
0.003/300 |
|
מפרט אנכי של מרכז עיבוד CNC הוא שליציקה אינטגרלית, מדריכים ליניאריים מבניים
מושב מיטה, גוף מיטה, ארגז ליד המיטה וכו'.
הרכיבים העיקריים יצוקים כולם מחומרים בעלי חוזק גבוה כדי להבטיח שימוש ארוך טווח בכלי המכונה
מסילה מרווה
מסילת קו טייוואן/בורג ברזל יצוק עמיד בפני שחיקה, מסילת מדריך מרווה אודיו
מערכת בקרה
מערכת סטנדרטית:
FANUC, סימנס, מיצובישי, SYNTEC, GSK ומערכות הפעלה נוספות
מגזין כלי מניפולטור סטנדרטי 24
אופציונלי: מגזין כלי כובע במבוק 16/20
מיסבים מיובאים
תיקון איזון מחשב ובדיקת ריצה, הארכת חיי השירות של כל סט הצירים
ציר רביעי
הוסף ארבעה צירים כדי להפחית הידוק חוזר ונשנה של חומר העבודה ולשפר את דיוק העיבוד והיעילות הכוללת של חומר העבודה
מאסטר מדידת חלקי עבודה
ניתן לצייד מדידת חלקי עבודה עם Metrol או Renishaw
מכשיר להגדרת הכלים
מכשיר הגדרת כלי Metrol או Renishaw יכול למדוד קוטר, אורך הכלי
מכונה להסרת שבבים
מסוע שבבי שרשרת אופציונלי קטן בגודלו
יעיל במיוחד בהתמודדות עם שבבי ברזל יציקה וסתימות ברזל
ציר חמישי
חמישה צירים אופציונליים עם מערכת SYNTEC
5 סיבות מדוע מרכז עיבוד ה-CNC האנכי תחרותי יותר
יעילות גבוהה, דיוק גבוה, איכות גבוהה
השתמש במנועים מיובאים יפני, מוטות ברגים ומדדי חוט טייוואן, מיסבי NSK יפניים, צימודי R פלוס W גרמניים
מותגים איכותיים בתעשייה, מספר פטנטים לאומיים
30 שנים של מפעל הייטק המתמקד במו"פ, ייצור, מכירות ושירות לאחר המכירה, עם איכות יציבה
03
לספק פתרונות מותאמים אישית
צוות טכנאים עם יותר מ-10 שנות ניסיון בתעשייה מספק פתרונות איכותיים, בטוחים ויעילים
זמן אספקה קצר ואספקה מהירה
התפוקה השנתית יכולה להגיע ל-5000 יחידות פלוס, הזמינו היום ושלחו מחר
מכירה ישירה במפעל, מערכת שירות לאחר מכירה מושלמת
05
ספק תמיכה טכנית בחינם, יש לך 12-24-36-מערכת שירות תחזוקה לשעות, ותחזק את כלי המכונה לכל החיים
גוף בעל עודף משקל, כוח על, ביצועים אמינים יותר
מרכז עיבוד CNC אנכי הוא בעל קונספט עיצובי חדשני שהוא מותקן עם ראש ציר חזק מסוג ציוד חיתוך כבד חותך ברזל כמו בוץ, כלי חד בתעשיית עיבוד התבניות!
בקרת האצה והאטה
בקרת קווי מתאר דיוק גבוהה
דיכוי רעידות
תיקון מיתוג ברבע
הַדחָקָה
מרובע
תיקון
בקרת משטח סופר חלק
בקרת zarface
uifa-גבוה חלק
ציר במהירות גבוהה
ציר מהיר
מבנה מכונה קשיח גבוה
מערכת תנועה סרוו עם מומנט גבוה
מכונה בקשיחות גבוהה
סרוו מומנט גבוה
מִבְנֶה
מערכת הנעה
שירות שלאחר מכירה
20 שנות מו"פ וניסיון בתעשיית הייצור
לגבי איכות
טכנולוגיית הייצור וההרכבה של טייוואן, יותר ממיליון ציוד בדיקה, מבטיחות באופן מלא את איכות המוצר, אך ורק בהתאם לסטנדרטים המקומיים, היציקות עשויות מברזל יצוק מיהאניט ברמה גבוהה, לאחר מספר טיפולי כיבוי ורטט בטמפרטורה גבוהה, וטבעי ומלאכותי טיפולי הזדקנות כדי להבטיח את השימוש בחיי מכונות.
לגבי לאחר מכירה
1. חברתנו תומכת בביטוח משותף בפריסה ארצית, וניתנת גם הדרכה מקוונת בווידאו לשירותי תחזוקה במקום.
2. ממסירה ועד התקנה והפעלה של כל המכונות. תהנה משירות האחריות של כל המכונה למשך שנה (למעט אובדן מעשה ידי אדם)
לגבי מלאי
1. למפעל 100 כלי מכונות לאספקה, מוזמנים לבקר במפעל ולרכוש.
2. החברה שלנו רק מפתחת, מייצרת ומוכרת כלי מכונות חדשות.
לגבי משלוח
ניתן לתאם משלוח תוך 15 יום.
