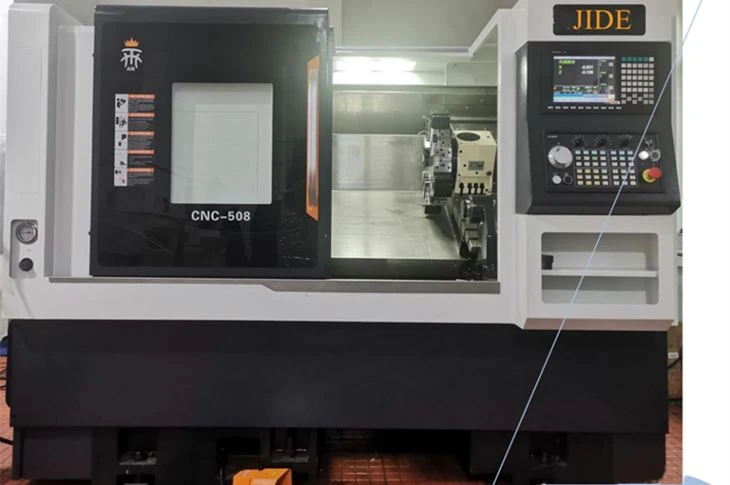

מרכז מפנה אופקי

מרכז הסיבוב האופקי מאמץ מיטת מבנה בצורת קופסה, ברזל יצוק מיהאניט בעל חוזק גבוה, מבנה קומפקטי, חוזק טוב, קשיות מתאימה, מקדם חיכוך נמוך ושימון עצמי. מבנה התיבה האינטגרלי של מיטת הבסיס משפר מאוד את הקשיחות והיציבות הכללית של כלי המכונה. יש לו גם את הפונקציה של ספיגת רטט, מה שמפחית את אובדן הכלים ומשפר את איכות חומר העבודה. יש לה יחס ביצועים-מחיר גבוה, פריסה קומפקטית וסבירה של כל המכונה, והמהירות הגבוהה, הדיוק הגבוה, הקשיחות הגבוהה והתצורה העשירה שלה מספקים למשתמשים ערובה ליעילות גבוהה ואמינות גבוהה בשימוש.

FANUC 0iT מחרטה כלי מערכת פיצוי פיצוי

כאשר משתמשים מסוימים משתמשים במערכת מחרטת FANUC, לאחר ביצוע היסט הכלי, הם לא יודעים כיצד לבטל אותו. לפעמים עקב הגדרה שגויה של קיזוז הכלי, החלקים המעובדים עלולים להיגרט, או אפילו המכונה קורסת. היום אנחנו משתמשים בזה. שלוש שיטות לביטול פיצוי קיזוז כלי!

1. פיצוי כלי יכול להתבצע באמצעות TXXXX, השניים הראשונים הם מספרי הכלים הנקראים, והשניים האחרונים הם מספרי היסט הכלים הנקראים. למרות שמספר הכלי ומספר ההיסט של הכלי לא יכולים להיות התאמה של אחד לאחד, מספר הכלי מומלץ מנקודת מבט בטיחותית. זה יכול להתאים לקיזוז הכלי מספר אחד אחד;

2. היסט הכלי של FANUC 0iT הוא פיצוי צורת הכלי. הגדרת היסט הכלי היא לבסס את מערכת הקואורדינטות של המשתמש או של חומר העבודה, מה שהופך את פעולת העיבוד לנוחה יותר והופך את עיבוד החלקים למדויק יותר. בדרך כלל, הפיצוי של הכלי מתחלק לפיצוי צורה ופיצוי בלאי. פיצוי צורה הוא הפיצוי של אורך הכלי על צירי X ו-Z של המחרטה. פיצוי בלאי מראה בדרך כלל שחיקה יותר או פחות על קצה הכלי כאשר הכלי בשימוש זמן רב מדי, מה שמוביל גם לסטייה בדיוק העיבוד, בשלב זה, על ידי הוספת מעט בלאי של הכלים, ניתן לפצות על אובדן דיוק העיבוד הנגרם על ידי בלאי הכלים, וחלק מהמשתמשים יכולים גם להבין עיבוד שוליים על ידי הגדרת הכלי;

3. הגדרת פרמטר

N8136#0=0 NGW משמש לפיצוי בלאי גיאומטרי של הכלי

N5002#2=1 פיצוי בלאי כלי LWT באמצעות תזוזה של מערכת הקואורדינטות

N5002#4=0 פיצוי צורת כלי תזוזה LWT באמצעות מערכת קואורדינטות

N5003#7=1 TGC מבטל פיצוי צורת הכלי המבוסס על תזוזה של קואורדינטות דרך איפוס

4. לחצן האיפוס [RSE] של לוח ההפעלה של FANUC מבטל את פיצוי הכלים

N5003#7=1 TGC מבטל פיצוי צורת הכלי המבוסס על תזוזה של קואורדינטות דרך איפוס

לאחר הגדרת פרמטר 5003#7=1, ניתן לבטל את היסט הכלי על ידי לחיצה על כפתור האיפוס;

5. בטל את היסט הכלי על ידי ביצוע M30 או M02

לאחר הגדרת פרמטר 5003#7=1, תן ל-M30 ול-M02 להיות מסוגלים לנהל את אות איפוס מצב המערכת G8.7 בתרשים הסולם; בצע M02 באמצע כל תוכנית, ופיצוי הכלי יבוטל לאחר ביצוע M30 בסוף התוכנית;

6. בטל את היסט צורת הכלי על ידי ביצוע הפקודה עם מספר ההיסט 0

לאחר הגדרת פרמטר N5002#5=1 LGC, בצע T0100 או מספרי כלים אחרים במצב MDI, 0 Ha, והיסטי כלים כדי לבטל את פיצוי הכלים.

1. הפריסה בנטייה של 30 מעלות משפרת מאוד את קשיחות הכיפוף והפיתול של כלי המכונה בעבודה. בסיס המיטה המשולב בעל קשיחות גבוהה ויציבות גבוהה מספק ערובה חזקה לדיוק הגבוה של המכונה כולה.

2. ★שימוש במיטת מבנה בצורת קופסה, ★ ארגון צפוף, חוזק טוב,

★קשיות מתאימה, מקדם חיכוך נמוך,

★שפר את הקשיחות והיציבות הכללית של כלי המכונה.

3. ★מסילה ליניארית רולר כבד קשיחות גבוהה ומוט בורג

★הדיוק נשמר ללא פגע ברחוב וילדים מושפעים מהרציף ★התזוזה חלקה והרעש נמוך, מה שעלול להאריך את השימוש בחיים רעילים.

דגשים למרכז סיבוב אופקי:

ציר סרוו בעל דיוק גבוה ויציבות גבוהה

צריח סרוו

גב גב הידראולי

מיטה במבנה קופסה

בורג עופרת ומעקה מוביל קשיחות גבוהה ועמידה

אינטרפרוגרמה של 12-צריח כלי

המיטה והרגליים של מרכז מפנה אופקי נוצקות בחול שרף ונתונות לטיפול הזדקנות. מסילת המדריך נטחנת במדויק לאחר כיבוי תדר על-קולי, ודיוק העיבוד נשמר טוב. פח ההגנה המלא ודלת המגן בדחיפה מבטיחים את בטיחות המפעיל.

יחידת ציר עצמאית, שימון גריז מיובא, ללא תחזוקה. הציר הראשי מופרד ממנגנון ההולכה, הטמפרטורה נמוכה והעיוות התרמי קטן.

הציר מונע על ידי כונן תדר משתנה או כונן סרוו, אשר יכול לממש חיתוך במהירות ליניארית קבועה. שימון מאולץ אוטומטי מרכזי מאריך את חיי השירות של מסילות ההנחיה ומוטות הברגים, ומשפר את דיוק העיבוד.
