אנכי Cnc V1165
מספר צירי סרוו בקרה ציר 3 ציר
גודל שולחן עבודה מ"מ 1200×650
עומס שולחן מרבי ק"ג 800
חריץ T של שולחן עבודה (מספר-גודל×מרווח) מ"מ 5-18×120
מהלך שמאל וימין (X) מ"מ 1150
מהלך קדימה ואחורה (Y) מ"מ 650
מהלך למעלה ולמטה (Z) מ"מ 600
חור מתחדד ציר (מפרט/גודל התקנה) מ"מ BT40
מהירות ציר סל"ד 10000 סל"ד
מצב הנעת ציר סוג חגורה
פרמטר אנכי cnc V1165 פרמטרים טכניים מפורטים מידע קדם מכירה
דגם מוצר: V1165
שם המוצר: מרכז עיבוד שבבי אנכי
מערכת סטנדרטית: FANUC 0IMF/MITSUBISHI/SIEMENS
תיאור מוצר:
1. מהלך שלושה צירים X, Y, Z: 1100x650x550 מ"מ
2. מצב סיבוב הציר הוא חיבור רצועה, המהירות המרבית: 10,000 סל"ד.
3. מגזין הכלים מצויד ב-24 מגזינים לכלי מניפולטור דיסק כדי לענות על צרכי הלקוחות.
4. יחידת הראש היא מבנה קופסה כבדה עם צלעות פנימיות מחוזקות וקשיחות גבוהה.
5. שיטת ציר הציר מאמצת מנגנון לחץ אוויר, הציר נלחץ באופן שווה במהלך העיבוד, וחיי המיסב מתארכים.
6. קופסת החשמל מאמצת עיצוב מחולק ומבודד פנימי כדי להפריד את מקור החימום של הבקר. מחליף חום משמש בחזית לפיזור חום למניעת כניסת אבק חיצוני לקופסת החשמל; מאוורר משמש בחלק האחורי כדי לפזר חום מלוחית המאוורר.
7. שלושת הצירים מאמצים ברגים כדוריים בעלי דיוק גבוה, בשילוב עם התקני דחיסה מוקדמת של אגוזים מדויקים ומתקנים מקדימים לקצה, על מנת להבטיח שהנגיף של המכונה והעיוות התרמי נשמרים נמוכים לאורך זמן.
8. צירי X, Y ו-Z מאמצים מובילים ליניאריים מסוג רולר, בעלי קשיחות גבוהה, רעש נמוך, ויכולים לבצע תזוזה מהירה ולהשיג דיוק מחזורי. מהירות התנועה המהירה היא 36/36/36 מטר/דקה.
9. כל המוצרים המוגמרים עברו תיקון מיקום לייזר ובדיקה מעגלית על מנת להבטיח דיוק מיקום ומאפייני סרוו, וננקטים אמצעי בדיקה קפדניים לפני משלוח המכונה על מנת להבטיח יציבות ארוכת טווח של דיוק המכונה.
פרמטרים
תוכן תצורה סטנדרטית של Vertical Cnc Vmc1100
1מערכת בקרה מספרית: FANUC 0IMF
2מהירות מרבית של הציר הראשי: 10000 סל"ד
מצב סיבוב ציר 3: חגורה
4 מתחדד ציר: BT40/150
תצורה סטנדרטית: מגזין כלי מניפולטור 24 דיסקים
מהירות תנועה מהירה: 36, 36, 36 מטר/דקה
(1) מערכת קירור חיתוך
(2) מערכת שימון אוטומטית
(3) מכשיר חיתוך וניפוח
(4) פנסי עבודה חסיני פיצוץ
(5) נורית אזהרה בשלושה צבעים
(6) ברגים ומרווחים לכוונון מפלס
(7) מחליף חום קופסא חשמלית
(8) התקן למתוח קדם של בורג בעל שלושה צירים
(9) אחסון תוכניות
(10) ממשק RS232 וכבל תקשורת 5 מ'
(11) מכשיר ניקוי במכונה: אקדח מים ואקדח אוויר
(12) מחולל דופק ידני: גלגל יד
(13) שנאי
(14) כיסוי מגן טלסקופי תלת צירים
(15) גיליון מתכת כיסוי מלא
(16) הקשה קשיחה
(17) תעודת בדיקת דיוק
(18) מדריך למכשירי חשמל
(19) מדריך למשתמש של המערכת
(20) מדריך הפעלה של תוכנית המערכת
(21) הציר הרביעי

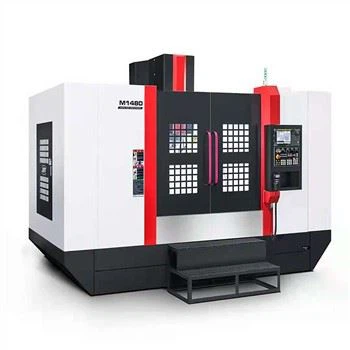

תמונות מכונה
מכונת כרסום cnc אנכית X1165 רשימת אריזה
צ'אק כרסום BT40 ER32
לָטִינִית
כוונן את הצופר
בורג עוגן
מפתח אלן
מפתח ברגים
מערכת CNC 1 סט (אקראי)
מדריך למשתמש
תעודת התאמה
מדריך הפעלה של מערכת CNC
תושבת החלפת כלי
אקדח אוויר על המכונה
תעודת התאמה
שיטת נהיגה של Vertical Cnc V1165
התקן ההנעה הוא החלק המניע של המפעיל של מרכז עיבוד ה-CNC, כולל יחידת הנעת ציר, יחידת הזנה, מנוע ציר ומנוע הזנה. תחת שליטה של התקן הבקרה המספרי, הציר וההזנה מתממשים באמצעות מערכת סרוו חשמלית או אלקטרו-הידראולית. כאשר מספר הזנות מקושרות, ניתן להשלים את עיבוד המיקום, הקו הישר, עקומת המישור ועקומת החלל.
למערכת הנעת הזנה יש שלושה מצבי בקרה: לולאה נפרדת, לולאה סגורה למחצה ולולאה סגורה מלאה. יש לזהות בקרת לולאה פתוחה ובקרה בלולאה סגורה כאם נעשה שימוש ברכיבי משוב לזיהוי מיקום ומהירות ליצירת מערכת משוב. ההבדל העיקרי בין בקרת לולאה סגורה למחצה ובקרה מלאה בלולאה סגורה הוא שאלמנט זיהוי המיקום ממוקם בכלי ה-CNC. . בקרת לולאה פתוחה משתמשת בדרך כלל במנועי צעד כרכיבי הנעה, ובקרה בלולאה סגורה משתמשת בדרך כלל במנועי שירות כרכיבי הנעה.
מערכת בקרה מספרית בלולאה פתוחה: שיטת הבקרה ללא התקן משוב מיקום נקראת בקרת לולאה פתוחה. אם נעשה שימוש בבקרת לולאה פתוחה כמערכת הנעת הזנה, מערכת הבקרה המספרית בלולאה פתוחה היא מערכת בקרה מספרית. מערכות CNC בלולאה פתוחה משתמשות בדרך כלל במערכות הנעה מדרגות (כולל מנועי דופק אלקטרו-הידראוליים) כמפעילי סרוו, ולכן הן נקראות גם מערכות הנעה מדרגות. CNC machine tool.png מערכת CNC בלולאה סגורה למחצה: שיטת זיהוי המיקום בלולאה סגורה למחצה מתקינה בדרך כלל את אלמנט זיהוי המיקום על הציר של המנוע (בדרך כלל מותקן על ידי יצרן המנוע) כדי לשלוט בזווית המנוע, ולאחר מכן הניע אותו דרך בורג כדור וכו'. המנגנון ממיר את הזווית לתזוזה ליניארית של שולחן העבודה. אם הדיוק של בורג הכדור גבוה מספיק והפער קטן, בדרך כלל ניתן לעמוד בדרישות הדיוק של כלי המכונה.
מערכת CNC בלולאה סגורה מלאה: שיטת הבקרה בלולאה סגורה מלאה היא להשיג את ערך התנועה בפועל של המיקום ישירות מהחלקים הנעים של הכלי, כך שדיוק הזיהוי שלו אינו מושפע מהדיוק של התמסורת המכנית .
